Aperçu du contrôleur 69 PRO

Aperçu du CONTRÔLEUR 69 PRO

Introduction

Bienvenue dans l’écosystème AC Infinity UIS™, la plateforme de contrôle environnemental la plus avancée et la plus polyvalente au monde ! Choisissez parmi une sélection croissante d’appareils qui peuvent fonctionner ensemble pour créer votre environnement idéal. Combinez quatre appareils pour vous connecter au contrôleur intelligent afin que chaque appareil ait sa propre programmation adaptée à votre besoin. Ce système innovant peut ajuster les niveaux de puissance des appareils individuels de 0 à 10, comme par exemple la vitesse de l’extracteur d’air et l’intensité lumineuse qui peuvent être ajustés afin d’atteindre précisément votre climat cible.

  • MODÈLES – CONTRÔLEUR 69 PRO (CTR69P)
  • APPAREILS CONTRÔLÉS – Tous les appareils UIS™, voir liste de compatibilité
  • NOMBRE D’APPAREILS – 4 appareils, avec programmation indépendante
  • TYPE DE CONNEXION – UIS™, comprenant deux ADAPTATEURS MOLEX-VERS UIS™
  • TYPE DE CONTRÔLE – PWM 10 niveaux
  • PROGRAMMES – Déclencheurs de température et d’humidité, déclencheur de VPD (déficit de pression en vapeur) minuteries, cycles, horaires, programmes avancés via l’application
  • PARAMÈTRES – Niveaux Max/Min, transitions dynamiques, affichage verrouillé/masqué, F°/C°, calibrage et plus encore
  • CAPTEUR CLIMATIQUE – température et humidité
  • CONNEXION À L’APPLICATION – Bluetooth ou Wi-Fi (2,4 Ghz).

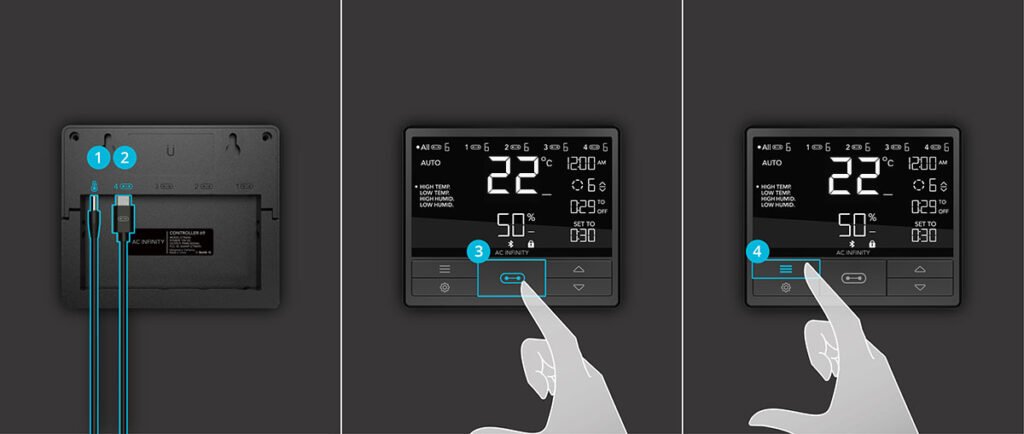

Démarrage rapide

  1. Branchez le capteur de température/humidité dans le port désigné derrière l’unité de commande.
  2. Connectez votre premier appareil UIS à l’un des quatre ports derrière le contrôleur qui alimente également le contrôleur.
  3. Appuyez sur le « bouton de port » jusqu’à ce que vous atteigniez le port auquel votre appareil était connecté. Voir ci-dessous pour un diagramme.
  4. Appuyez sur le « bouton Mode » jusqu’à ce que vous atteigniez le programme souhaité pour votre appareil que vous souhaitez exécuter. Voir ci-dessous pour les informations sur le mode.
  5. Appuyez sur le bouton « Haut/Bas » pour définir les paramètres de votre mode ; le programme démarre automatiquement.
  6. Passez en revue les paramètres qui peuvent affecter votre programmation (voir ci-dessous). Revenez au mode souhaité pour continuer le programme.
  7. Si nécessaire, connectez un autre appareil UIS, puis répétez les étapes 3 à 6.

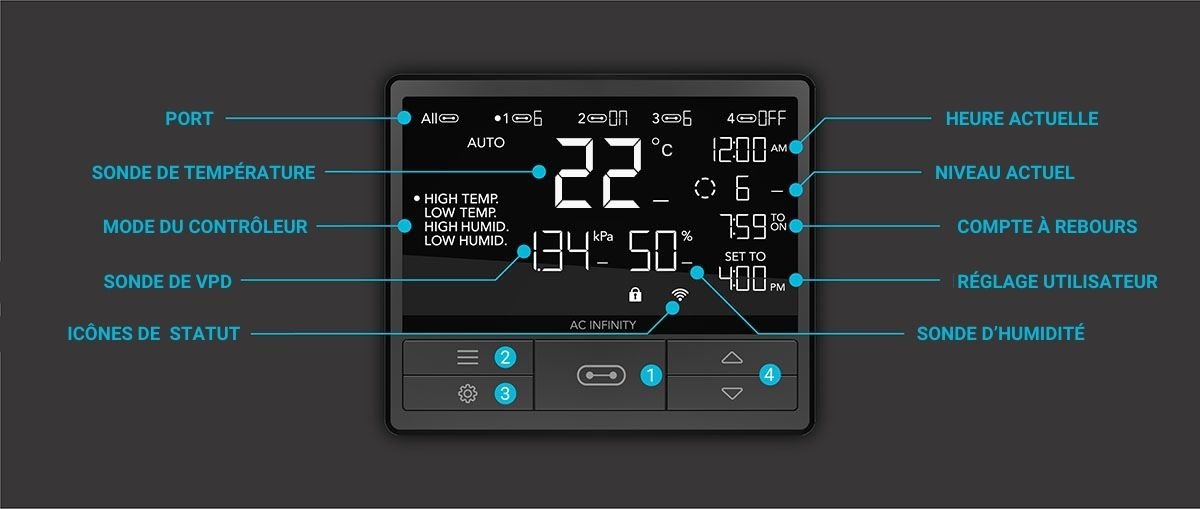

Schéma du contrôleur

  1. Bouton Port – Parcourt tous les appareils connectés.
  2. Bouton Mode – Permet de parcourir tous les modes du contrôleur pour ce port.
  3. Bouton de réglage – Permet de parcourir tous les paramètres du contrôleur.
  4. Boutons Haut/Bas – Ajuste les paramètres du mode ou des paramètres que vous consultez actuellement.

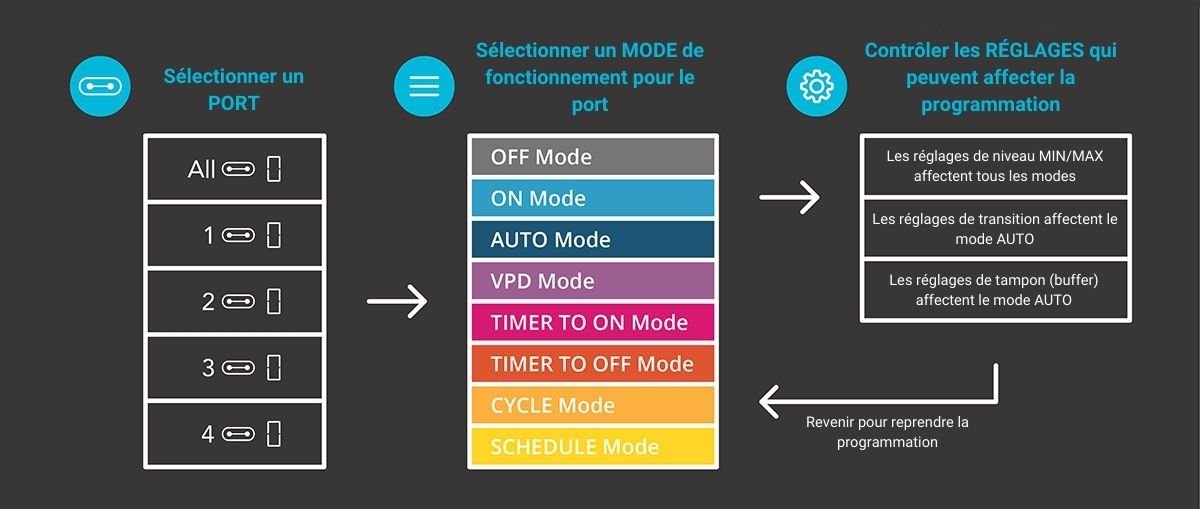

Modes de programmation

  • Mode ON – Réglez l’appareil pour qu’il fonctionne en continu avec une valeur de 0 à 10.
  • Mode OFF – L’appareil s’éteint.
  • Mode AUTO – Réglez les déclencheurs de température et d’humidité qui allument ou éteignent l’appareil.
  • Mode VPD – Réglez les déclencheurs VPD (déficit de pression de vapeur) qui allument ou éteignent l’appareil.
  • Mode TIMER TO ON – réglage d’un compte à rebours unique qui allumera l’appareil après son expiration.
  • Mode TIMER TO OFF – Définissez un compte à rebours unique qui éteint l’appareil une fois terminé.
  • Mode CYCLE – Définissez une durée d’allumage et d’extinction que votre appareil répète en continu.
  • Mode SCHEDULE – Définissez une heure d’allumage et d’extinction que votre appareil répète quotidiennement.



Paramètres du contrôleur

  • Réglage Max et Min – Définissez le niveau maximum et minimum auquel l’appareil peut fonctionner ; cela s’applique à tous les modes.
  • Paramètres de transition – Réglez l’appareil pour qu’il augmente progressivement à mesure que la température et l’humidité s’éloignent de votre valeur cible. Affecte uniquement le mode AUTO.
  • Paramètres du tampon : définissez une plage de valeurs marche/arrêt pour empêcher votre appareil de s’éteindre trop rapidement lorsque la température, l’humidité et le VPD fluctuent autour de votre point de déclenchement. Affecte uniquement le mode AUTO.
  • Autres paramètres – Autres paramètres du contrôleur, notamment la commutation entre F° et C°, la luminosité de l’écran, les étalonnages des capteurs et bien plus encore.

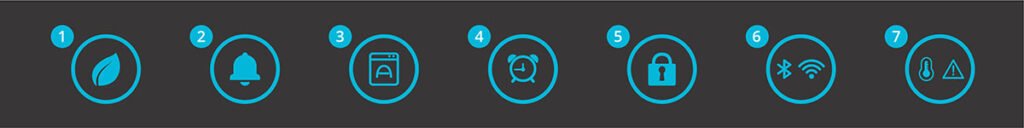

Symboles d’avertissement

  1. Alerte de VPD – Clignote chaque fois que l’un des déclencheurs du mode VPD active votre appareil.
  2. Alerte de déclencheur – Clignote chaque fois qu’un déclencheur de température, d’humidité ou de VPD défini dans l’application active vos appareils.
  3. Programmation avancée – S’affiche lors qu’un programme avancé défini dans l’application est actif.
  4. Alerte de minuterie – Clignote lorsqu’un compte à rebours est terminé en mode minuterie, cycle, ou programmation.
  5. Alerte de verrouillage – S’affiche lorsque vous verrouillez le contrôleur.
  6. Bluetooth/Wifi – S’affiche lorsque le contrôleur est connecté à l’application via Bluetooth ou Wifi
  7. Alarme de température/humidité : Clignote et émet un bip lorsque la température/humidité atteint le point de déclenchement de l’application.



Contrôles d’application, alertes et programmes avancés

Connectez votre contrôleur à l’application AC Infinity pour débloquer une programmation avancée, des graphiques de données, des alertes et bien plus encore. Suivez les instructions étape par étape sur la page Connexion à l’application, puis consultez la page de présentation de l’application pour en savoir plus sur l’utilisation de l’application. (Actuellement uniquement en anglais)
